اطلاعات تکمیلی
توضیحات محصول

اطلاعات تکمیلی
گواهینامه::	ASME، ANSI، DIN، JIS، BS، KS	مواد::	آلیاژ
قابلیت ارائه::	5000 تن در ماه	ضخامت دیوار:	Sch5-Sch160 XXS، STD، XS، SGP
زاویه:	45 درجه 90 درجه 180 درجه و غیره	مواد::	فولاد ضد زنگ
برجسته کردن:	زانویی لوله فولادی a335 p11 , زانویی لوله فولادی lr بدون درز , زانویی لوله بدون درز a335 p22

توضیحات محصول

اتصال زانویی لوله فولادی بدون درز A335 P11 P22 Sch40 90 درجه Lr

ASME SB366 WPNCMC REDUCER ASTM B366 WPNCMC اتصالات جوش لبه بدون درز 90 درجه SCH40 لوله های فولادی کاهش دهنده
اتصالات ASTM B366 GRADE WPNCMC چیست؟
اتصالات ASTM B366 GRADE WPNCMC نوعی اتصال لوله قابل جوش است که امکان تغییر جهت جریان، انشعاب یا کاهش اندازه لوله را می دهد.
مشخصات اتصالات WPNCMC درجه ASTM B366~

اندازه	اتصالات جوش لب به لب بدون درز ASTM B366 WPNCMC: 1/2 اینچ - 10 اینچ اتصالات جوش لب به لب ASTM B366 GRADE WPNCMC: 1/2 اینچ - 48 اینچ
ابعاد	ASME/ANSI B16.9، ASME B16.28، MSS-SP-43، BS4504، BS4504، BS1560، BS10
ضخامت	SCH10، SCH20، SCH30، STD SCH40، SCH60، XS، SCH 80، SCH 100، SCH 120، SCH 140، SCH 160، XXS موجود با NACE MR 01-75
انواع	ASTM B366 GRADE WPNCMC اتصالات بالشی اتصالات بدون درز ASME SB366-WPNCMC اتصالات B366 گرم WPNCMC ERW اتصالات جوشی ASME SB366-WPNCMC اتصالات لوله های ساخته شده B366 WPNCMC اتصالات لوله ASTM B366 GRADE WPNCMC Bevel Ends
OD	DN15-DN1200
ارتباط	جوشکاری
شعاع تخت	اتصالات لوله R=1D، 2D، 3D، 5D، 6D، 8D، 10D یا سفارشی ASME SB366 WPNCMC
دامنه	½" NB تا 24" NB در Sch 10s، 40s، 80s، 160s، XXS.(DN6~DN100) ASTM B366-WPNCMC اتصالات قلابدار
درجه آرنج	زاویه: 22.5 درجه، 30 درجه، 45 درجه، 90 درجه، 180 درجه، 1.0D، 1.5D، 2.0D، 2.5D، 3D، 4D، 5D، 6D، 7D-40D. استاندارد: ASME B16.9، ASME B16.28، ASME B16.25، MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313، BS، GB، ISO
روند	فشار، پرس، جعل، بازیگر و غیره
تست	EN 10204/3.1B گواهی مواد اولیه گزارش 100% تست رادیوگرافی گزارش بازرسی شخص ثالث (هزینه شده)

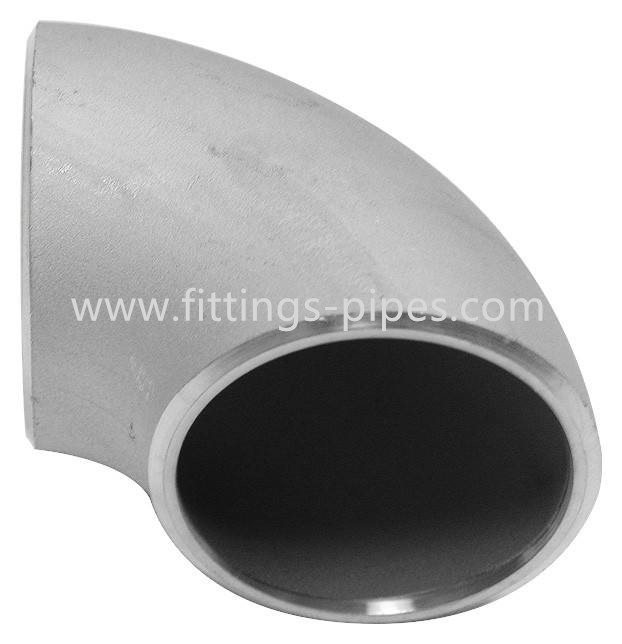

اتصالات بدون درز A335 P11 P22 Sch 40 فولادی زانویی 90 درجه Lr 0

پارامترهای محصول

NPS	OD دی	90 درجه راد طولانی مرکز تا پایان آ	مرکز راد طولانی 45 درجه تا انتهای B	90 درجه از مرکز تا انتهای A	45 درجه از مرکز تا انتهای B



1/2	21.3	38	16
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1 ¼	42.2	48	25	95	39
1 ½	48.3	57	29	114	47
2	60.3	76	35	152	63
2 ½	73	95	44	190	79
3	88.9	114	51	229	95
3 ½	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	254	1219	505

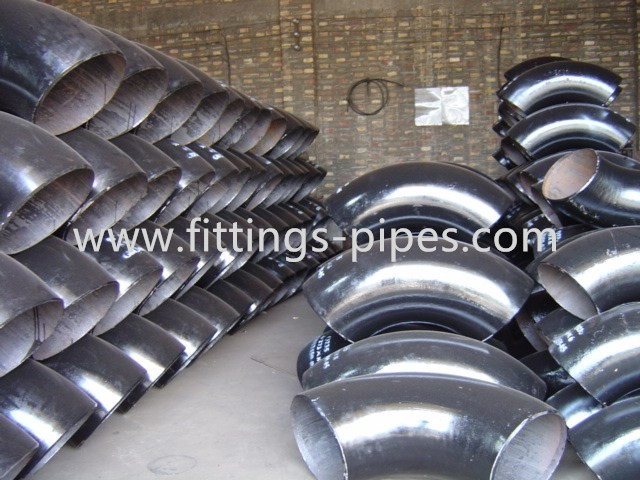

اتصالات بدون درز A335 P11 P22 Sch 40 فولادی زانویی 90 درجه Lr 2
3.1 MTC پس از ثبت سفارش و ارسال همراه با محموله ارائه می شود.
ابعاد اتصالات WPNCMC درجه ASTM B366~

اندازه اسمی لوله	تمام اتصالات	تمام اتصالات	تمام اتصالات	آرنج / تس	خم های برگشت 180 درجه	خم های برگشت 180 درجه	خم های برگشتی 180 درجه	کاهنده ها	کلاه
NPS	OD در Bevel (1)، (2)	شناسه در انتهای (1)، (3)، (4)	ضخامت دیوار (3)	ابعاد از مرکز به انتها A,B,C,M	مرکز به مرکز O	پشت به چهره ک	تراز انتهای U	طول کلی H	طول کلی E
½ تا 2 ½	0.06 -0.03	0.03	نه کمتر از 87.5٪ ضخامت اسمی	0.06	0.25	0.25	0.03	0.06	0.12
3 تا 3 ½	0.06	0.06	نه کمتر از 87.5٪ ضخامت اسمی	0.06	0.25	0.25	0.03	0.06	0.12
4	0.06	0.06	نه کمتر از 87.5٪ ضخامت اسمی	0.06	0.25	0.25	0.03	0.06	0.12
5 تا 8	0.09 -0.06	0.06	نه کمتر از 87.5٪ ضخامت اسمی	0.06	0.25	0.25	0.03	0.06	0.25
10 تا 18	0.16 -0.12	0.12	نه کمتر از 87.5٪ ضخامت اسمی	0.09	0.38	0.25	0.06	0.09	0.25
20 تا 24	0.25 -0.19	0.19	نه کمتر از 87.5٪ ضخامت اسمی	0.09	0.38	0.25	0.06	0.09	0.25
26 تا 30	0.25 -0.19	0.19	نه کمتر از 87.5٪ ضخامت اسمی	0.12	…	…	…	0.19	0.38
32 تا 48	0.25 -0.19	0.19	نه کمتر از 87.5٪ ضخامت اسمی	0.19	…	…	…	0.19	0.38

اتصالات بدون درز A335 P11 P22 Sch 40 فولادی زانویی 90 درجه Lr 3

برچسب:

جزئیات محصول:
محل منبع:	چین
نام تجاری:	hongcheng
گواهی:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
شماره مدل:	1/2" تا 24"
پرداخت:
مقدار حداقل تعداد سفارش:	10 عدد
قیمت:	consult
جزئیات بسته بندی:	کیس یا پالت تخته سه لا
زمان تحویل:	7-15 روز کاری
شرایط پرداخت:	L/C، D/P، T/T
قابلیت ارائه:	2 میلیون تن / سال
