اطلاعات تکمیلی
توضیحات محصول

اطلاعات تکمیلی
اندازه ::	اندازه سفارشی، 1/2 "~ 48"	صدور گواهینامه::	ASME DNV BV API CE ABS CE
تعداد::	1 واحد	جزئیات بسته بندی::	بدون بخور یا بخور تخته سه لا / پالت چوبی یا کیس
درجه ::	45 بعدی یا سفارشی	کاربرد ::	خط لوله، نفت، گاز / نفت / آب
برجسته کردن:	زانویی لوله فولادی سیاه 45 درجه CE, زانویی لوله فولادی مشکی CE, زانویی لوله فولادی سیاه 45 درجه hongcheng زانویی مشکی لوله فولادی 45 درجه , CE Black Steel Pipe Elbow , hongcheng 45 Degree Pipe Elbow Black

توضیحات محصول

اتصالات زانویی لوله فولادی کربنی 45 درجه سانتیگراد Dn 800 Sch Std Lr A234 Wpb لوله فولادی مشکی

در سیستم خط لوله، زانویی یک اتصال لوله است که جهت خط لوله را تغییر می دهد.

با توجه به زاویه، 45 درجه و 90 درجه و 180 درجه سه رایج ترین استفاده می شود، علاوه بر این، با توجه به نیازهای پروژه، آن را نیز شامل 60 درجه و دیگر آرنج زاویه غیر طبیعی است.

مواد زانو عبارتند از فولاد ضد زنگ، فولاد آلیاژی، فولاد کربن، فلزات غیر آهنی و غیره.

دامنه کاربرد:

به دلیل عملکرد جامع خوب، آرنج به طور گسترده در مهندسی شیمی، ساخت و ساز، زهکشی، نفت، صنایع سبک و سبک، گرمایش آب، حفاظت از آتش، برق، هوا فضا، کشتی سازی و سایر پروژه های اساسی استفاده می شود.

شرح	زانویی LR فولاد کربن
استاندارد	ASTM B16.9، JIS G3458 JIS G3462 DIN 17175 EN10253
مواد	A234 WP5/P9/P11/P12/P22/P91 A860 WPHY 52/60/65 A403 WP304/304L/316/316L/321 13CrMo44 10CrMo910 12CrMo195 Cr5Mo 15CrMo 12Cr2Mo
اندازه	قطر بیرونی: 6-2400 میلی متر ضخامت دیوار: 1.0-200 میلی متر طول: 1-12 متر
سطح	آسیاب، رنگ شده، پوشش ضد زنگ و غیره
کاربرد	لوله دیگ بخار، لوله کود شیمیایی، لوله نفت / گاز، لوله سیال، لوله مته، لوله هیدرولیک، لوله ساختار و غیره

NPS	OD D	90 درجه راد بلند مرکز تا پایان آ	45 درجه راد بلند مرکز تا پایان ب	90 درجه سه بعدی مرکز تا پایان آ	45 درجه سه بعدی مرکز تا پایان ب
1/2	21.3	38	16
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1.1/4	42.2	48	25	95	39
1.1/2	48.3	57	29	114	47
2	60.3	76	35	152	63
2.1/2	73	95	44	190	79
3	88.9	114	51	229	95
3.1/2	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

ابعاد زانویی فولاد کربنی 45 درجه و زانویی 90 درجه فولاد کربنی بر حسب میلی متر است مگر اینکه خلاف آن مشخص شده باشد.ضخامت دیوار (t) باید توسط مشتری مشخص شود.

تحمل ابعادی زانوهای جوش لبنی - 45 درجه و 90 درجه - LR و 3D - ASME B16.9

اندازه اسمی لوله	1/2 تا 2.1/2	3 تا 3.1/2	4	5 تا 8
قطر خارج در Bevel (D)	+ 1.6 - 0.8	1.6	1.6	+ 2.4 - 1.6
قطر داخلی در انتهای	0.8	1.6	1.6	1.6
مرکز به پایان LR (A/B)	2	2	2	2
مرکز به پایان سه بعدی (A/B)	3	3	3	3
اندازه اسمی لوله	10 تا 18	20 تا 24	26 تا 30	32 تا 48
قطر خارج در Bevel (D)	+ 4 - 3.2	+ 6.4 - 4.8	+ 6.4 - 4.8	+ 6.4 - 4.8
قطر داخلی در انتهای	3.2	4.8	+ 6.4 - 4.8	+ 6.4 - 4.8
مرکز به پایان LR (A/B)	2	2	3	5
مرکز به پایان سه بعدی (A/B)	3	3	6	6
ضخامت دیوار (t)	حداقل 87.5 درصد ضخامت اسمی دیوار

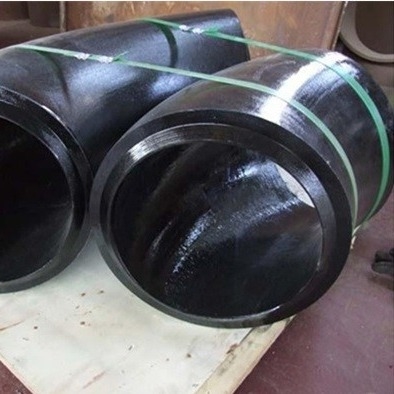

زانویی لوله فولادی سیاه 45 درجه برای صدور گواهینامه CE خط لوله 2

ASTM A234 WPB ابعاد آرنج

استاندارد: ASME B16.9، SH3408، HG/T21635 / 21631، SY/T0510

قطر: DN20 تا DN1500 / 3/4 اینچ تا 60 اینچ

زمانبندی: Sch 20، STD، 40، XS، 80، 100، 120، 160، XXS

شعاع: شعاع کوتاه (SR) و شعاع بلند (LR)

نوع: بدون درز و جوش داده شده

سطح: پرایمر مشکی، گالوانیزه

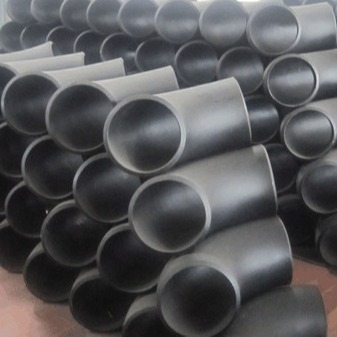

زانویی لوله فولادی سیاه 45 درجه برای صدور گواهینامه CE خط لوله 3

زانویی لوله فولادی سیاه 45 درجه برای صدور گواهینامه CE خط لوله 4

زانویی لوله فولادی سیاه 45 درجه برای صدور گواهینامه CE خط لوله 5

زانویی لوله فولادی سیاه 45 درجه برای صدور گواهینامه CE خط لوله 6

زانویی لوله فولادی سیاه 45 درجه برای صدور گواهینامه CE خط لوله 7

برچسب:

جزئیات محصول:
محل منبع:	چین
نام تجاری:	hongcheng
گواهی:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
شماره مدل:	1/2" تا 24"
پرداخت:
مقدار حداقل تعداد سفارش:	1 کامپیوتر
قیمت:	consult
جزئیات بسته بندی:	کیس یا پالت تخته سه لا
زمان تحویل:	7-15 روز کاری
شرایط پرداخت:	L/C، D/P، T/T
قابلیت ارائه:	2 میلیون تن / سال
