اطلاعات تکمیلی
توضیحات محصول

اطلاعات تکمیلی
شماره مدل::	1/2 "-36"	صدور گواهینامه::	ISO TUV
تعداد::	1 واحد	جزئیات بسته بندی::	بدون بخور یا بخور تخته سه لا / پالت چوبی یا کیس
درجه::	45 درجه 90 درجه 180 درجه	استاندارد::	ASTM B16.9، JIS G3458 JIS G3462 DIN 17175 EN10253
برجسته کردن:	زانویی لوله گالوانیزه بدون درز TUV , زانویی لوله گالوانیزه ISO بدون درز , زانویی لوله بدون درز TUV 45 درجه

توضیحات محصول

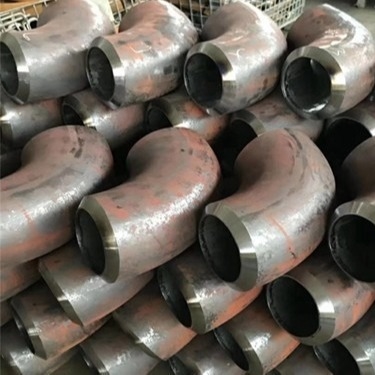

لوله فولادی زانویی بدون درز Astm A234 Wpb لوله فولادی زانویی کربن مشکی گالوانیزه

ASTM A234 WPB یک درجه معمولی برای زانویی با شعاع بلند 90 درجه است که یکی از موارد بسیار مورد تقاضا است.آنها در اندازه و ضخامت بزرگ در دسترس هستند.آنها عملکرد خوبی دارند و اکثر نیازهای خطوط لوله صنعتی را کفایت می کنند.

چند نوع زانویی لوله فولادی؟

با توجه به شکل، آرنج صاف و کاهش دهنده وجود دارد.

بسته به زاویه، معمولاً زانویی 45 درجه، 90 درجه و 180 درجه وجود دارد.

بر اساس شعاع، شعاع بلند (1.5D) و شعاع کوتاه (1D) آرنج وجود دارد.

برای اتصال، آنها را می توان به زانویی جوش سوکت، زانویی جوش لب به لب و زانویی رزوه ای تقسیم کرد.

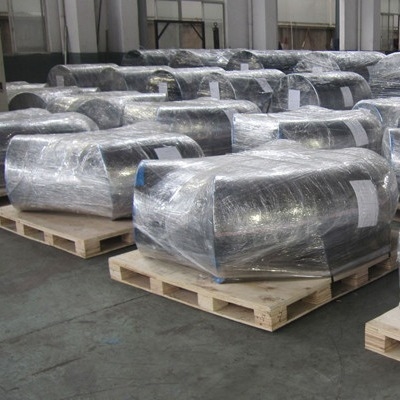

بسته بندی آرنج 90 درجه

ما همه اتصالات فولادی کربنی را با نام، درجه، شماره حرارت، اندازه، استاندارد و ضخامت برنامه مشخص کردیم.پس از اتمام عملیات انفجار، رنگ‌آمیزی و علامت‌گذاری 90 درجه ASTM A234 WPB Elbow، کارگران ما آن‌ها را با فوم پلاستیکی پیچیده و در جعبه‌ها یا پالت‌های چوبی بسته‌بندی کردند.

برچسب های شفاف در بیرون بسته بندی برای شناسایی آسان مقدار و شناسه محصول در حین کار و حمل و نقل بسیار دقت می شود.

ابعاد زانو فولاد کربنی

ابعاد فولاد کربنی زانویی 90 درجه و زانویی 45 درجه

NPS	OD D	90 درجه راد بلند مرکز تا پایان آ	45 درجه راد بلند مرکز تا پایان ب	90 درجه سه بعدی مرکز تا پایان آ	45 درجه سه بعدی مرکز تا پایان ب
1/2	21.3	38	16
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1.1/4	42.2	48	25	95	39
1.1/2	48.3	57	29	114	47
2	60.3	76	35	152	63
2.1/2	73	95	44	190	79
3	88.9	114	51	229	95
3.1/2	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

ابعاد زانویی فولاد کربنی 45 درجه و زانویی 90 درجه فولاد کربنی بر حسب میلی متر است مگر اینکه خلاف آن مشخص شده باشد.ضخامت دیوار (t) باید توسط مشتری مشخص شود.

تحمل ابعادی زانوهای جوش لبنی - 45 درجه و 90 درجه - LR و 3D - ASME B16.9

اندازه اسمی لوله	1/2 تا 2.1/2	3 تا 3.1/2	4	5 تا 8
قطر خارج در Bevel (D)	+ 1.6 - 0.8	1.6	1.6	+ 2.4 - 1.6
قطر داخلی در انتهای	0.8	1.6	1.6	1.6
مرکز به پایان LR (A/B)	2	2	2	2
مرکز به پایان سه بعدی (A/B)	3	3	3	3
اندازه اسمی لوله	10 تا 18	20 تا 24	26 تا 30	32 تا 48
قطر خارج در Bevel (D)	+ 4 - 3.2	+ 6.4 - 4.8	+ 6.4 - 4.8	+ 6.4 - 4.8
قطر داخلی در انتهای	3.2	4.8	+ 6.4 - 4.8	+ 6.4 - 4.8
مرکز به پایان LR (A/B)	2	2	3	5
مرکز به پایان سه بعدی (A/B)	3	3	6	6
ضخامت دیوار (t)	حداقل 87.5 درصد ضخامت اسمی دیوار

ASTM A234 WPB ابعاد آرنج

استاندارد: ASME B16.9، SH3408، HG/T21635 / 21631، SY/T0510

قطر: DN20 تا DN1500 / 3/4 اینچ تا 60 اینچ

زمانبندی: Sch 20، STD، 40، XS، 80، 100، 120، 160، XXS

شعاع: شعاع کوتاه (SR) و شعاع بلند (LR)

نوع: بدون درز و جوش داده شده

سطح: پرایمر مشکی، گالوانیزه

زانویی لوله گالوانیزه بدون درز گواهینامه ISO TUV 45 درجه 0

زانویی لوله گالوانیزه بدون درز گواهینامه ISO TUV 45 درجه 2

زانویی لوله گالوانیزه بدون درز گواهینامه ISO TUV 45 درجه 3

زانویی لوله گالوانیزه بدون درز گواهینامه ISO TUV 45 درجه 4

زانویی لوله گالوانیزه بدون درز گواهینامه ISO TUV 45 درجه 5

زانویی لوله گالوانیزه بدون درز گواهینامه ISO TUV 45 درجه 6

زانویی لوله گالوانیزه بدون درز گواهینامه ISO TUV 45 درجه 7

برچسب:

جزئیات محصول:
محل منبع:	چین
نام تجاری:	hongcheng
گواهی:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
شماره مدل:	1/2" تا 24"
پرداخت:
مقدار حداقل تعداد سفارش:	1 کامپیوتر
قیمت:	consult
جزئیات بسته بندی:	کیس یا پالت تخته سه لا
زمان تحویل:	7-15 روز کاری
شرایط پرداخت:	L/C، D/P، T/T
قابلیت ارائه:	2 میلیون تن / سال

زانویی لوله گالوانیزه بدون درز گواهینامه ISO TUV 45 درجه
