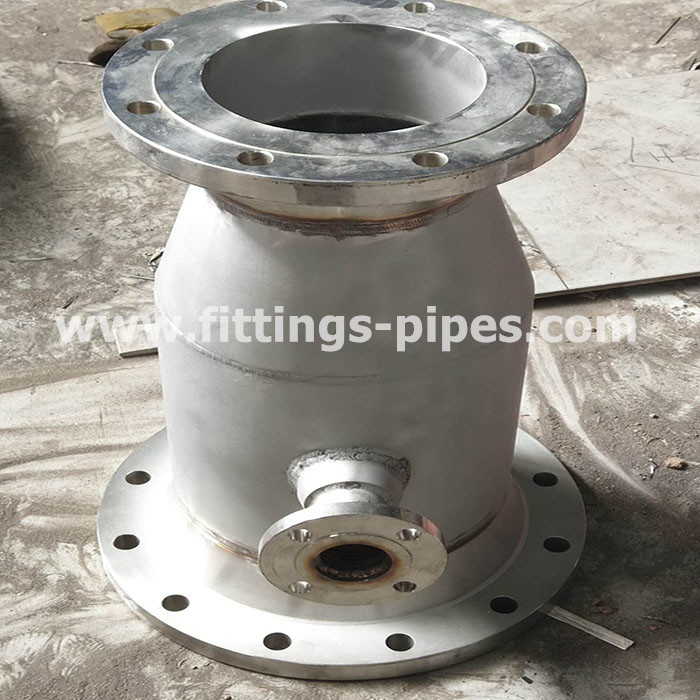

قرقره های پیش ساخته لوله ODM، ساخت لوله SS برای ساخت و ساز نیرو

توضیحات محصول

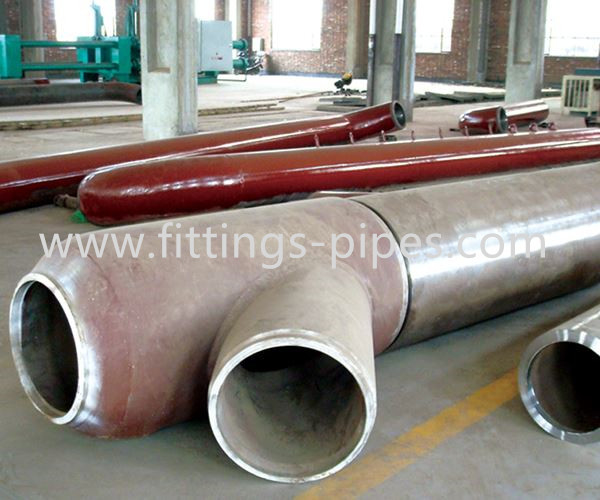

لوله پیش ساخته اتصالات سفارشی فولاد آلیاژی/ لوله های فولادی ضد زنگ ساخت پیش ساخته برای نیرو

چهار خط لوله اصلی در لوله کشی کارخانه نیروگاه، چهار خط لوله اصلی

این یک تولید کننده حرفه ای چهار خط لوله اصلی در نیروگاه های حرارتی است.این شرکت یک واحد تامین کننده لوله های فولادی آلیاژی با فشار بالا و اتصالات لوله آلیاژی است.همچنین کار پشتیبانی را بر عهده می گیرد و تولید زانوهای آلیاژی فشار قوی وارداتی، اتصالات لوله آلیاژی و خدمات خمش لوله آلیاژی را بر عهده می گیرد.این یک ذخیره سازی، عملیات و پردازش پیچیده است.ذخیره 20000 تن انبار لوله و لوله فولادی.شرکت ما دارای حقوق مستقل واردات و صادرات است و بازار به ژاپن، آلمان، ایتالیا، اسپانیا، ایالات متحده آمریکا، سوئیس، لهستان، آرژانتین، کره جنوبی و سایر کشورها گسترش یافته است.

جزئیات دقیق چهار خط لوله اصلی در نیروگاه:

1. انتخاب مواد خط لوله اصلی بخار

در جلسه استانداردسازی خط لوله و اتصالات نیروگاهی ادارات مربوطه وزارت نیرو، مشخصات خطوط لوله اصلی بخار و آب نیروگاه پیشنهاد شد.از جمله ناظر سیستم بخار اصلی واحد 300 مگاواتی استفاده از لوله های آلیاژی A335P22 را توصیه کرد.از آن زمان، اکثر پروژه های داخلی 300 مگاوات بر این اساس انتخاب شده اند و سازندگان مربوطه نیز اتصالات لوله مطابق با مشخصات لوله آلیاژی A335P22 را توسعه داده اند.واحدهای 300 مگاواتی که به بهره برداری رسیده اند، مانند نیروگاه Jinggangshan Huaneng و خط لوله اصلی بخار نیروگاه Fengcheng و خط لوله بخار گرم مجدد، همگی از لوله های آلیاژی A335P22 استفاده می کنند.لوله آلیاژی A335P91 یک فولاد مارتنزیتی مقاوم در برابر حرارت با مقاومت بالا 9Cr1Mo است.از آنجایی که لوله فولادی آلیاژی P91 دارای ویژگی های استحکام در دمای بالا، مقاومت در برابر اکسیداسیون بالا و مقاومت در برابر خوردگی بخار در دمای بالا است، به طور گسترده ای در تجهیزات نیروگاه در بریتانیا، ایالات متحده، آلمان و سایر کشورها در دهه 1980 استفاده شده است.از دهه 1990، کشور من به تدریج از A335P91 به عنوان ماده خط لوله اصلی بخار و خط لوله بخار گرم مجدد نیروگاه استفاده کرده است.

استحکام فولاد P91 از P22 بیشتر است و با افزایش دما مقاومت آن کمتر می شود.در دمای 20 درجه سانتیگراد، استحکام کششی سه راهی آلیاژی P91 41.6٪ بیشتر از سه راهی آلیاژی P22 است.در دمای 538 درجه سانتیگراد، تنش مجاز فولاد P91، اما 83.3٪ بیشتر از فولاد P22 است.دقیقاً به این دلیل است که فولاد P91 تنش مجاز بسیار بالاتری نسبت به فولاد P22 در دمای بالا دارد.این باعث می شود ضخامت دیواره بسیار نازک تر از فولاد P22 در هنگام استفاده به عنوان لوله بخار اصلی باشد.این دلیل اصلی استفاده بیشتر و بیشتر فولاد P91 در واحدهای بزرگ است.مقایسه اولیه بین اتصالات لوله آلیاژی P91 و اتصالات لوله آلیاژی P22 مورد استفاده در لوله بخار اصلی.هنگامی که لوله بخار اصلی از مواد P22 ساخته شده است، مشخصات لوله اصلی Φ368×82 و مشخصات لوله انشعاب 62.23×273 است.هنگام استفاده از مواد P91، مشخصات لوله اصلی Φ368.3×40 و مشخصات لوله انشعاب 30×273 است.مقایسه نشان می دهد که ضخامت دیواره لوله اصلی 42 میلی متر کاهش می یابد و میزان کاهش 51.2٪ است.ضخامت دیواره لوله انشعاب 32.23 میلی متر کاهش می یابد و میزان کاهش 51.8٪ است.وزن کل لوله های آلیاژی بسیار کاهش می یابد و نسبت وزن کل لوله ها P91/P22=1/2.18 است.

در حال حاضر با نوسان قیمت بازار نسبت وزن واحد قیمت لوله آلیاژی P91/P22 حدود 1.4 تا 1.95 می باشد.از آنجایی که کاهش وزن کل لوله بیش از تأثیر افزایش قیمت است، استفاده از P91 برای لوله بخار اصلی مقرون به صرفه است.علاوه بر این، به دلیل ضخامت دیواره نازک خط لوله، می توان نیروی رانش و گشتاور خط لوله به رابط تجهیزات را کاهش داد.در عین حال، به دلیل کاهش وزن خط لوله، بار تکیه گاه و آویز به ترتیب کاهش می یابد.نه تنها در هزینه پشتیبانی و آویز صرفه جویی می شود، بلکه هزینه نصب خط لوله مربوطه و هزینه ساخت و ساز عمرانی نیز صرفه جویی می شود.

2. انتخاب مواد لوله برای گرم کردن مجدد بخار خط لوله بخش داغ

لوله های قسمت گرمایش مجدد لوله های جدار نازک با قطر بزرگ هستند.اگر از لوله‌های فولادی آلیاژی P91 استفاده شود، ضخامت دیواره نازک‌تر نازک‌تر خواهد بود.از آنجایی که دیواره لوله محاسبه شده بسیار نازک است، از نظر ایمنی، مقدار واقعی ضخامت دیوار بسیار بزرگتر از مقدار محاسبه شده است.به این ترتیب استفاده از لوله آلیاژی P91 در مقایسه با P22 مقرون به صرفه تر است.هنگامی که لوله آلیاژی P22 در بخش گرمایش مجدد استفاده می شود، مشخصات لوله اصلی Φ635×31 و مشخصات لوله انشعاب Φ508×24.8 است.وقتی از مواد P91 استفاده می شود، مشخصات لوله اصلی Φ727.96×21.03 و مشخصات لوله انشعاب 17.98×632.97 است.ضخامت دیواره خط لوله اصلی 10 میلی متر کاهش یافته است، ضخامت دیواره خط لوله انشعاب 6.8 میلی متر کاهش یافته است، وزن کل خط لوله تغییر زیادی نکرده است و نسبت وزن کل خط لوله P91/P22=1 /1.39 بسیار بیشتر از نسبت قیمت است، بنابراین همچنان توصیه می شود از لوله P22 استفاده کنید.

3. انتخاب مواد لوله برای گرم کردن مجدد بخش سرد بخار

با توجه به جلسه استانداردسازی اتصالات لوله نیروگاه ادارات مربوطه وزارت برق سابق، با توجه به تجربه استفاده از واحدهای 300 مگاواتی، باید به جای لوله فولادی بدون درز A106B از لوله فولادی جوشی الکتروفیوژن A672B70CL32 استفاده شود. بخش سرد بخار گرم شده، که همچنین می تواند الزامات فنی را برآورده کند.لوله اصلی بخش سرد از فولاد درز A672B70CL32 به جای لوله فولادی بدون درز A106B استفاده می کند.لوله فولادی جوش داده شده درز بسیار ارزان تر از لوله فولادی بدون درز A106B است که حدود 1/3 لوله فولادی بدون درز است.انحراف ضخامت دیواره لوله فولادی جوش داده شده درز کمتر از لوله فولادی بدون درز است و کیفیت آن کمتر از لوله فولادی بدون درز نیست.

4. انتخاب لوله های تامین آب فشار قوی

خط لوله تامین آب فشار قوی معمولا از لوله St4518/Ⅲ استفاده می کند که در این پروژه به 15NiCuMoNb5 بهینه شده است.مشخصات لوله اصلی از Φ406.4×50 به Φ355.6×25، و مشخصات لوله انشعاب از Φ298.6×36 به Φ244.5×20.15NiCuMoNb5 تغییر یافته است. مدول الاستیک و ضریب انبساط خطی St4518/III. بسیار مشابه هستند، اما تنش مجاز 15NiCuMoNb5 بسیار بزرگتر از St4518/III است.بنابراین، هنگامی که 15NiCuMoNb5 در خط لوله تامین آب فشار قوی استفاده می شود، ضخامت دیواره خط لوله را می توان تا 50٪ کاهش داد.در مصرف مواد آویز می توان تا حد زیادی صرفه جویی کرد، اقتصاد معقول تر است، و هزینه پروژه را می توان به طور موثر کاهش داد.بنابراین، زانویی آلیاژی 15NiCuMoNb5، زانویی آلیاژی WB36، سه راهی آلیاژی WB36، کاهنده آلیاژی WB36 و سه راهی آلیاژی 15NiCuMoNb5 برای لوله های تامین آب فشار قوی استفاده می شود.

شرکت ما انواع لوله‌ها، لوله‌ها، اتصالات لوله و آماده‌سازی‌های کارخانه‌ای مورد نیاز برای پروژه‌های زیرساخت نیروگاه (شامل بازسازی و توسعه) از جمله لوله‌های بخار اصلی، اتصالات لوله آلیاژی، لوله‌های بخار بخار، اتصالات لوله آلیاژی (بخش گرم، سرد) را ارائه می‌دهد. بخش)، لوله های فولادی بدون درز با دمای بالا و فشار بالا برای خطوط لوله آبرسانی، اتصالات لوله، سیستم های بای پس و غیره. این شرکت یک سیستم مدیریت کیفیت دقیق را فرموله کرده است و تامین مواد مختلف خط لوله کاملا مطابق با استانداردهای بین المللی و داخلی مربوطه است. بر اساس سری‌های asme آمریکا، سری astm، سری din آلمانی، سری‌های اروپایی en و سری‌های بین‌المللی gb و تمامی اسناد محصول.اطلاعات کامل.مواد لوله کوره اصلی: ST45.8/iii، 20G، A106b، 15CrMoG، 12Cr1MoVG، 10CrMo910، 12Cr2MoWWTib، T91، T92، Tp304H، Tp347H، Tp347H، زیرساخت های اصلی چهار، Tp347H، زیرساخت های اصلی، super304h. A335P92، A335P91، A335P22، A335P11، A672B70CL32، A691Gr2-1/4CrCL22، A106b، 15NiCuMoNb5 (WB36)، و غیره.
