روش تولید سه راهی آلیاژی:

روش اصلی ساخت سه راهی آلیاژی این است که سه راهی آلیاژی را با فشار دادن گرم به شکل ثابت در می آوریم.تجهیزات مورد نیاز برای تولید این کار شکل دهی گرم شامل دستگاه هل آرنجی و دستگاه گرمایش می باشد.شکل قسمت خالی سه راهی آلیاژی یک شکل ثابت است.در این فرآیند ابتدا قسمت خالی توسط فشار دهنده آرنج به سمت جلو حرکت می کند.در حین حرکت، دستگاه گرمایش آن را گرم می کند و پشت چپ می تواند شکل ثابتی داشته باشد.فشار دهنده آرنجی می تواند مواد فلزی را به اشکال مختلف بسازد.در طی این فرآیند، شکل آن تغییر کرده است، اما حجم آن تغییر نکرده است.سه راهی آلیاژی ساخته شده، هر کدام ضخامت قطعات بسیار معقول و به طور مساوی توزیع شده است، که استفاده از سه راهی آلیاژی را برای ما راحت تر می کند و تمام جنبه ها دقیق تر خواهد بود.

AP Finish Saltation Finish

جزئیات سریع:

جنس: فولاد کربنی، فولاد آلی، فولاد بدون درز

تکنیک: فورج، جوش لب به لب آهنگری

نوع: سه راهی و کراس

اتصال: جوشکاری

شکل: کاهش دهنده

کد سر: گرد

اندازه: 1/2-18

استاندارد: ASME B16.9 B16.49 B16.25

بسته بندی: موارد چوبی یا به عنوان خواسته های مشتریان

OD: 40mm-500mm

درمان سطح: رنگ آمیزی گالوانیزه یا مطابق خواسته مشتریان

WT: Sch10-Sch190 xxs

شرح:

شماره محصول: 005fittings-Cosco Steel

اندازه: NPS 1/2"-120"(DN15-3000)

انواع: SCH5S/10S، SCH20/40/8 لوله اتصالات فولادی ضد زنگ SMLS سه راهی کاهنده 0/160، STD/XS/XXS، SGP

اندازه لوله معمولی	قطر بیرونی در Bevel				مرکز تا پایان
DN	D1		D2		سی	م
	سری A	سری B	سری A	سری B
20×20×15	26.9	25	21.3	18	29	29
25×25×20	33.7	32	26.9	25	38	38
25×25×15	33.7	32	21.3	18	38	38
32×32×25	42.4	38	33.7	32	48	48
32×32×20	42.4	38	26.9	25	48	48
32×32×15	42.4	38	21.3	18	48	48
40×40×32	48.3	45	42.4	38	57	57
40×40×25	48.3	45	33.7	32	57	57
40×40×20	48.3	45	26.9	25	57	57
40×40×15	48.3	45	21.3	18	57	57
50×50×40	60.3	57	48.3	45	64	60
50×50×32	60.3	57	42.4	38	64	57
50×50×25	60.3	57	33.7	32	64	51
50×50×20	60.3	57	26.9	25	64	44
65×65×50	76.1 (73)	76	60.3	57	76	70
65×65×40	76.1 (73)	76	48.3	45	76	67
65×65×32	76.1 (73)	76	42.4	38	76	64
65×65×25	76.1 (73)	76	33.7	32	76	57
80×80×65	88.9	89	76.1 (73)	76	86	83
80×80×50	88.9	89	60.3	57	86	76
80×80×40	88.9	89	48.3	45	86	73
80×80×32	88.9	89	42.4	38	86	70
90×90×80	101.6	--	88.9	--	95	92
90×90×65	101.6	--	76.1 (73)	--	95	89
90×90×50	101.6	--	60.3	--	95	83
90×90×40	101.6	--	48.3	--	95	79
100×100×90	114.3	--	101.6	--	105	102
100×100×80	114.3	108	88.9	89	105	98
100×100×65	114.3	108	76.1 (73)	76	105	95
100×100×50	114.3	108	60.3	57	105	89
100×100×40	114.3	108	48.3	45	105	86
125×125×100	139.7	133	114.3	108	124	117
125×125×90	139.7	--	101.6	--	124	114
125×125×80	139.7	133	88.9	89	124	111
125×125×65	139.7	133	76.1 (73)	76	124	108
125×125×50	139.7	133	60.3	57	124	105
150×150×125	168.3	159	139.7	133	143	137
150×150×100	168.3	159	114.3	108	143	130
150×150×90	168.3	--	101.6	--	143	127
150×150×80	168.3	159	88.9	89	143	124
150×150×65	168.3	159	76.1 (73)	76	143	121
200×200×150	219.1	219	168.3	159	178	168
200×200×125	219.1	219	139.7	133	178	162
200×200×100	219.1	219	114.3	108	178	156
200×200×90	219.1	--	101.6	--	178	152
250×250×200	273	273	219.1	219	216	203
250×250×150	273	273	168.3	159	216	194
250×250×125	273	273	139.1	133	216	191
250×250×100	273	273	114.3	108	216	184
300×300×250	323.9	325	273	273	254	241
300×300×200	323.9	325	219.1	219	254	229
300×300×150	323.9	325	168.3	159	254	219
300×300×125	323.9	325	139.7	133	254	216
350×350×300	355.6	377	323	325	279	270
350×350×250	355.6	377	273	273	279	257
350×350×200	355.6	377	219.1	219	279	248
350×350×150	255.6	377	168.3	159	279	238
400×400×350	406.4	426	355.6	377	305	305
400×400×300	406.4	426	323.9	325	305	295
400×400×250	406.4	426	273	273	305	283
400×400×200	406.4	426	219.1	219	305	273
400×400×150	406.4	426	168.3	159	305	264
450×450×400	457.2	478	406.4	426	343	330
450×450×350	457.2	478	355.6	377	343	330
450×450×300	457.2	478	323.9	325	343	321
450×450×250	457.2	478	273	273	343	308
450×450×200	457.2	478	219.1	219	343	298
500×500×450	508	529	457.2	478	381	368
500×500×400	508	529	406.4	426	381	356
500×500×350	508	529	355.6	377	381	356
500×500×300	508	529	323.9	325	381	346
500×500×250	508	529	273	273	381	333
500×500×200	508	529	219.1	219	381	324

اندازه لوله معمولی DN	قطر بیرونی در Bevel		Genter to End
	D₁	D₂	سی	م
	سری A	سری B
15	21.3	18	25
20	26.9	25	29
25	33.7	32	38
32	42.4	38	48
40	48.3	45	57
50	60.3	57	64
65	76.1	76	76
80	88.9	89	86
90	101.6	102	95
100	114.3	108	105
125	139.7	133	124
150	168.3	159	143
200	219.1	219	178
250	273.0	273	216
300	323.9	325	254
350	355.6	377	279
400	406.4	426	305
450	457.0	478	343
500	508.0	529	381
550	559.0	-	419
660	610.0	630	432
650	660.0	-	495
700	711.0	720	521
750	762.0	-	559
800	813.0	820	597

خاصیت مکانیکی:

ASTM A234/A234M	استحکام کششی، حداقل		قدرت تسلیم، حداقل		ازدیاد طول،٪، حداقل
مقطع تحصیلی	Ksi	Mpa	Ksi	Mpa	طولی	عرضی
WP5	60-85	415 - 585	30	205	22	14
WP9	60-85	415 - 585	30	205	22	14
WP11	60 - 85	415 - 585	40	275	22	14
WP91	85 - 110	585 - 760	60	415	20	-

نوع سه راهی	سه راهی مساوی، سه راهی کاهنده، سه راهی جانبی، سه راهی جوش BW/ته لبه دار، سه راهی TH/رزوه ای، سه راهی جوش SW/سوکت، سه راهی بدون درز
استاندارد	ASTM B16.9، ASTM B16.11، ASTM B16.5; JIS B2311، JIS B2312، JIS B2313، JIS B2316؛ MSS SP-43، MSS SP-95، MSS SP-75، MSS SP-79؛ ISO 3419، ISO 5251، DIN 2615 SY/T 0510, SH 3408, SH3410
اندازه	1/2''-48'' (جوش لب به لب و بدون درز)؛ 1/8''-4'' (جوش رزوه ای و سوکتی)؛ 16''~72'' (جوش داده شده)
ضخامت دیوار	Sch5 ~ Sch160XXS
فرایند ساخت	فشار، پرس، جعل، بازیگر و غیره
مواد فولاد کربن فولاد ضد زنگ فولاد فولاد دوبلکس فولاد آلیاژی نیکل	سه راهی استیل کربنی، سه راهی استیل ضد زنگ، سه راهی فولادی آلیاژی
	ASTM A234 WPB، ASTM A420 WPL6, WPL3; ASTM A105 WPB; ASTM A106; ASTM A350 LF2، DIN St37, St45.8, St52.4, St.35.8, St.35.8/I ASTM A333 GR.6، ASTM A860 WPHY 70، WPHY 65، WPHY 60، WPHY 52، WPHY 46، WPHY 42، API 5L GRB، X60، X65، X42، X52،
	ASTM A403 WP304، A403 WP304L، A403 WP316، A403 WP316L، A403 WP321 ASTM A182 F 304, 304L,316, 316L,904L
	ASTM A234 WP12، A234 WP11، A234 WP22، A234 WP5، A234 WP9 A420 WPL8، A420 WPL9 ASTM A335 P5, P9, P11, P12, P22, P91 ASTM A213 ASTM A182 F5,F11,F22,F91
	ASTM A182 F51/SAF 2205/S31803,F53/SAF 2507/S32750,F60/UNS S32205,
	آلیاژ 200/نیکل 200/UNS S2200، آلیاژ 400/مونل 400/UNS 4400، آلیاژ 600/اینکونل 600/UNS، 6600، آلیاژ 201/نیکل 201/UNS S2201، آلیاژ 625/اینکونل 625/UNS 6625/NS336، آلیاژ 800/Incoloy 800/UNS S8800،
بسته	کیس های چوبی، پالت، کیسه های نایلونی و یا با توجه به نیاز مشتری
MOQ	1 عدد
زمان تحویل	10-100 روز بسته به مقدار
شرایط پرداخت	T/T
حمل و نقل	FOB تیانجین / شانگهای، CFR، CIF و غیره
کاربرد	نفت / برق / شیمیایی / ساختمانی / گاز / متالورژی / کشتی سازی و غیره
ملاحظات	مواد و نقشه های دیگر موجود است.

سوالات متداول

Q. چه مدت می تواند تحویل را انجام دهد؟

A: برای محصولات سهام، 5-7 روز پس از دریافت سپرده یا دریافت L/C، حمل و نقل را انجام می دهد.برای محصولات نیاز به تولید جدید برای مواد معمولی دارند، معمولاً در 15-20 روز حمل و نقل می کنند.برای محصولات نیاز به تولید جدید برای مواد خاص و کمیاب دارد، معمولاً 30-40 روز برای حمل و نقل نیاز است.

جزئیات محصول:
محل منبع:	چین
نام تجاری:	hongcheng
گواهی:	PED、ABS、BV、DNV、GL、LR、SGS、IEI
شماره مدل:	1/2" تا 44"
پرداخت:
مقدار حداقل تعداد سفارش:	1 کامپیوتر
قیمت:	consult
جزئیات بسته بندی:	جعبه یا پالت تخته سه لا
زمان تحویل:	7-15 روز کاری
شرایط پرداخت:	L/C، D/P، T/T
قابلیت ارائه:	100000 تن در سال

اطلاعات تکمیلی
گواهینامه::	LR، BV، SGS، BIS، DNV، CRN، ABS، TUV	مواد::	فولاد آلیاژی ضد زنگ کربن
جزئیات بسته بندی ::	جعبه چوبی یا بشقاب	ضخامت:	sch30 sch60 sch80
کاربرد::	پتروشیمی، برق، گاز، متالورژی، کشتی سازی، ساخت و ساز و غیره.	درمان سطحی::	سندبلاست یا رنگ آمیزی
استفاده::	تولید مواد شیمیایی مقاوم در برابر سایش
برجسته کردن:	اتصالات فولاد آلیاژی SA234GR , سه راهی لوله بدون درز SA234GR , سه راهی لوله بدون درز WP91-S

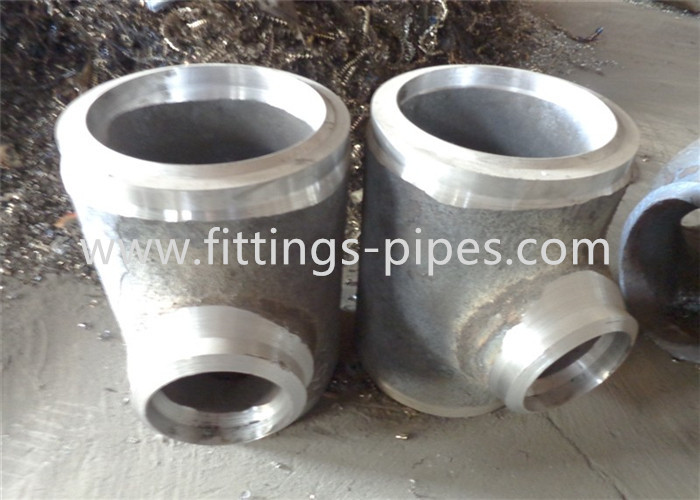

SA234GR WP91-S 10 "* 8" * اتصالات فولادی آلیاژی S140 سه راهی لوله بدون درز

اتصالات فولاد آلیاژی SA234GR

سه راهی لوله بدون درز SA234GR

سه راهی لوله بدون درز WP91-S

SA234GR.WP91-S 10 "* 8" * سه راهی بدون درز آلیاژی S140 (پخ دو مرحله ای) پخ دو مرحله ای

روش تولید سه راهی آلیاژی:

خاصیت مکانیکی:

ASTM A234/A234M

استحکام کششی، حداقل

قدرت تسلیم، حداقل

ازدیاد طول،٪، حداقل

مقطع تحصیلی

Ksi

Mpa

Ksi

Mpa

طولی

عرضی

WP5

60-85

415 - 585

30

205

22

14

WP9

60-85

415 - 585

30

205

22

14

WP11

60 - 85

415 - 585

40

275

22

14

WP91

85 - 110

585 - 760

60

415

20

-

نوع سه راهی

سه راهی مساوی، سه راهی کاهنده، سه راهی جانبی، سه راهی جوش BW/ته لبه دار، سه راهی TH/رزوه ای، سه راهی جوش SW/سوکت، سه راهی بدون درز

استاندارد

ASTM B16.9، ASTM B16.11، ASTM B16.5;

JIS B2311، JIS B2312، JIS B2313، JIS B2316؛

MSS SP-43، MSS SP-95، MSS SP-75، MSS SP-79؛

ISO 3419، ISO 5251، DIN 2615

SY/T 0510, SH 3408, SH3410

اندازه

1/2''-48'' (جوش لب به لب و بدون درز)؛ 1/8''-4'' (جوش رزوه ای و سوکتی)؛ 16''~72'' (جوش داده شده)

ضخامت دیوار

Sch5 ~ Sch160XXS

فرایند ساخت

فشار، پرس، جعل، بازیگر و غیره

مواد

فولاد کربن

فولاد ضد زنگ

فولاد

فولاد دوبلکس

فولاد آلیاژی نیکل

سه راهی استیل کربنی، سه راهی استیل ضد زنگ، سه راهی فولادی آلیاژی

ASTM A234 WPB،

ASTM A420 WPL6, WPL3;

ASTM A105 WPB;

ASTM A106;

ASTM A350 LF2،

DIN St37, St45.8, St52.4, St.35.8, St.35.8/I

ASTM A333 GR.6،

ASTM A860 WPHY 70، WPHY 65، WPHY 60، WPHY 52، WPHY 46، WPHY 42،

API 5L GRB، X60، X65، X42، X52،

ASTM A403 WP304، A403 WP304L، A403 WP316، A403 WP316L، A403 WP321

ASTM A182 F 304, 304L,316, 316L,904L

ASTM A234 WP12، A234 WP11، A234 WP22، A234 WP5، A234 WP9

A420 WPL8، A420 WPL9
