اتصال زانویی فولادی ضد زنگ A420GR WPL6-S گوشه لوله 90 درجه Sch80 نوع خاص

جزئیات محصول:
محل منبع: چین
نام تجاری: hongcheng
گواهی: PED、ABS、BV、DNV、GL、LR、SGS、IEI
شماره مدل: 8 تا 24 اینچ
پرداخت:
مقدار حداقل تعداد سفارش: 1 تن
قیمت: negotiable
جزئیات بسته بندی: جعبه یا پالت تخته سه لا
زمان تحویل: 7-15 روز کاری
شرایط پرداخت: L/C، D/P، T/T
قابلیت ارائه: 100000 تن در سال
  • اطلاعات تکمیلی
  • توضیحات محصول

اطلاعات تکمیلی

محل مبدا:: چین قابلیت ارائه :: 10000 کامپیوتر در ماه
مواد:: فولاد ضد زنگ تنوع: Sch5، Sch10، Sch20، Sch30، Standard، Sch40، Sch60، Xs، Sch8
ارتباط:: لحیم کاری احراز هویت: ASME، ANSI، DIN، JIS، BS، GB، GS، KS، API
استاندارد:: آرسنیک پترولیوم شرکت B16.9 استفاده:: صنعت آب نفت و گاز
برجسته کردن:

اتصال زانویی فولادی ضد زنگ Sch80

,

اتصال زانویی فولادی ضد زنگ A420GR

,

زانویی لوله 90 درجه A420GR

توضیحات محصول

اتصال زانویی فولاد ضد زنگ A420GR.WPL6-S Sch80 نوع خاص گوشه لوله 90 درجه



ابعاد اتصالات WPNCMC درجه ASTM B366~

اندازه اسمی لوله تمام اتصالات تمام اتصالات تمام اتصالات آرنج / تس خم های برگشت 180 درجه خم های برگشت 180 درجه خم های برگشتی 180 درجه کاهنده ها کلاه
NPS OD در Bevel (1)، (2)

شناسه در انتهای

(1)، (3)، (4)

ضخامت دیوار (3) ابعاد از مرکز به انتها A,B,C,M مرکز به مرکز O پشت به چهره ک تراز انتهای U طول کلی H طول کلی E
½ تا 2 ½

0.06

-0.03

0.03 نه کمتر از 87.5٪ ضخامت اسمی 0.06 0.25 0.25 0.03 0.06 0.12
3 تا 3 ½ 0.06 0.06 نه کمتر از 87.5٪ ضخامت اسمی 0.06 0.25 0.25 0.03 0.06 0.12
4 0.06 0.06 نه کمتر از 87.5٪ ضخامت اسمی 0.06 0.25 0.25 0.03 0.06 0.12
5 تا 8

0.09

-0.06

0.06 نه کمتر از 87.5٪ ضخامت اسمی 0.06 0.25 0.25 0.03 0.06 0.25
10 تا 18

0.16

-0.12

0.12 نه کمتر از 87.5٪ ضخامت اسمی 0.09 0.38 0.25 0.06 0.09 0.25
20 تا 24

0.25

-0.19

0.19 نه کمتر از 87.5٪ ضخامت اسمی 0.09 0.38 0.25 0.06 0.09 0.25
26 تا 30

0.25

-0.19

0.19 نه کمتر از 87.5٪ ضخامت اسمی 0.12 0.19 0.38
32 تا 48

0.25

-0.19

0.19 نه کمتر از 87.5٪ ضخامت اسمی 0.19 0.19

0.38





زانویی 90 درجه نوعی اتصال لوله و اتصال دهنده لوله است که عمدتاً برای لوله های انشعاب لوله های اصلی استفاده می شود.با توجه به مواد می توان آن را به فولاد کربن، فولاد ریخته گری، فولاد آلیاژی، فولاد ضد زنگ، مس، آلیاژ آلومینیوم زانویی 90 درجه و غیره تقسیم کرد.

زانویی 90 درجه دارای ویژگی های مقاومت در برابر دما و فشار بالا، انعطاف پذیری خوب و مقاومت در برابر حرارت است و عملکرد آن بالاتر از سایر اتصالات لوله، نصب ساده، هدایت حرارتی خوب، قابل استفاده در سیستم گرمایش از کف، قابل بازیافت و غیره است. .

زانویی استاندارد ملی 90 درجه دارای مقاومت ضربه ای عالی است، می تواند جوش داده شود و به صورت مکانیکی متصل شود و نسبت به PB-PP-R برتری دارد.زانویی هدایت حرارتی 90 درجه یک اتصال لوله اتصال رایج در نصب لوله است که برای اتصال زانویی استفاده می شود و برای تغییر جهت لوله استفاده می شود.نام های دیگر: آرنج 90 درجه، آرنج زاویه راست، آرنج عشق، آرنج مهر زنی، زانو فشار، زانو مکانیکی، زانو جوش و غیره.

زانویی 90 درجه عمدتا برای اتصال دو لوله با قطر اسمی یکسان یا متفاوت استفاده می شود، به طوری که لوله می تواند 90 درجه بچرخد.البته، زانوهای 45 درجه، 180 درجه و زاویه های مختلف نیز وجود دارد.شعاع خمشی کمتر یا مساوی 1.5 برابر قطر لوله مربوط به زانویی و شعاع خمشی بیشتر از 1.5 برابر قطر لوله متعلق به زانویی است.

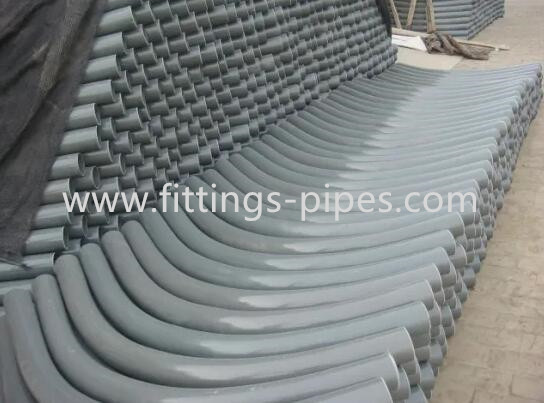

اتصال زانویی فولادی ضد زنگ A420GR WPL6-S گوشه لوله 90 درجه Sch80 نوع خاص 0



واحد: اینچ

اسمی

لوله

اندازه

بیرون دیا.

(OD)

ضخامت دیوار (T) 90o L/R مرکز آرنج تا انتهای A 45o L/R مرکز آرنج تا انتهای B 90 درجه S/R مرکز آرنج تا انتهای A Tees Center To Ends CM

طول کلاهک

E

Sch.5S Sch.10S Sch.40S Sch.80S
1/2 0.840 0.065 0.083 0.109 0.147 1.50 0.625   1.00 1.00
3/4 1.050 0.065 0.083 0.113 0.154 1.12 0.438   1.13 1.00
1 1.315 0.065 0.109 0.133 0.179 1.50 0.875 1.00 1.50 1.50
1-1/4 1.660 0.065 0.109 0.140 0.191 1.88 1.00 1.25 1.88 1.50
1-1/2 1.900 0.065 0.109 0.145 0.200 2.25 1.12 1.50 2.25 1.50
2 2.375 0.065 0.109 0.154 0.218 3.00 1.38 2.00 2.50 1.50
2-1/2 2.875 0.083 0.120 0.203 0.276 3.75 1.75 2.50 3.00 2.00
3 3.500 0.083 0.120 0.216 0.300 4.50 2.00 3.00 3.38 2.50
4 4.500 0.083 0.120 0.237 0.337 6.00 2.50 4.00 4.13 3.00
5 5.563 0.109 0.134 0.258 0.375 7.50 3.12 5.00 4.88 3.50
6 6.625 0.109 0.134 0.280 0.432 9.00 3.75 6.00 5.63 4.00
8 8.625 0.109 0.148 0.322 0.500 ساعت 12.00 5.00 ساعت 8.00 7.00 5.00
10 10.750 0.134 0.165 0.375 0.500 ساعت 15.00 6.25 ساعت 10.00 8.50 6.00
12 12.750 0.156 0.180 0.375 0.500 ساعت 18.00 7.50 ساعت 12.00 ساعت 10.00 7.00
14 14000 0.156 0.250 0.375 0.500 ساعت 21.00 8.75 ساعت 14.00 ساعت 11.00 7.50
16 16000 0.165 0.250 0.375 0.500 ساعت 24.00 ساعت 10.00 ساعت 16.00 ساعت 12.00 ساعت 8.00
18 18000 0.165 0.250 0.375 0.500 ساعت 27.00 11.25 ساعت 18.00 13.50 9.00
20 20000 0.188 0.250 0.375 0.500 30.00 12.50 20.00 ساعت 15.00 ساعت 10.00
24 24000 0.218 0.250 0.375 0.500 36.00 13.50 ساعت 24.00 ساعت 17.00 ساعت 12.00

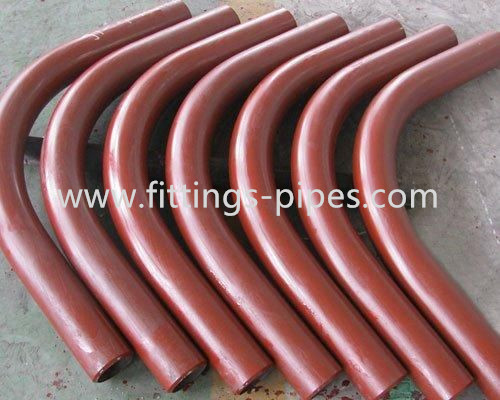

اتصال زانویی فولادی ضد زنگ A420GR WPL6-S گوشه لوله 90 درجه Sch80 نوع خاص 1





محدوده ASTM A234:

1.1 این مشخصات اتصالات فولاد کربنی و فولاد آلیاژی ساخته شده بدون درز و جوشکاری شده را پوشش می دهد که توسط آخرین ویرایش ASME B16.9، B16.11، MSS-SP-79، MSS-SP-83، و MSS-SP-95 پوشش داده شده است.این اتصالات برای استفاده در لوله کشی تحت فشار و در ساخت مخازن تحت فشار برای سرویس در دماهای متوسط ​​و بالا استفاده می شود.اتصالات متفاوت با این استانداردهای ASME و MSS باید مطابق با الزامات تکمیلی S58 از مشخصات A 960/A 960M ارائه شوند.

1.2 الزامات تکمیلی اختیاری برای اتصالاتی که درجه بیشتری از معاینه مورد نظر است، ارائه شده است.در صورت تمایل، ممکن است یک یا چند مورد از این الزامات تکمیلی در سفارش مشخص شود.

1.3 این مشخصات اتصالات جوشکاری ریخته گری یا اتصالات ماشینکاری شده از ریخته گری را پوشش نمی دهد.اتصالات جوشکاری فولاد ریخته گری با مشخصات A 216/A 216M و A 217/A 217M کنترل می شوند.

1.4 این مشخصات در هر دو واحد اینچ پوند و در واحد SI بیان می شود.با این حال، مگر اینکه سفارش تعیین مشخصات قابل اجرا "M" (واحد SI) را مشخص کند، مواد باید به واحدهای اینچ پوند ارائه شود.

1.5 مقادیر بیان شده در واحدهای اینچ پوند یا واحدهای SI باید به طور جداگانه به عنوان استاندارد در نظر گرفته شوند.در متن، واحدهای SI در داخل پرانتز نشان داده شده است.مقادیر بیان شده در هر سیستم معادل دقیق نیستند.بنابراین، هر سیستم باید مستقل از دیگری استفاده شود.ترکیب کردن







اتصال زانویی فولادی ضد زنگ A420GR WPL6-S گوشه لوله 90 درجه Sch80 نوع خاص 2





اتصال زانویی فولادی ضد زنگ A420GR WPL6-S گوشه لوله 90 درجه Sch80 نوع خاص 3

سوالات متداول:



1. آیا شما یک کارخانه یا شرکت تجاری هستید؟

ما یک factory.we همچنین کارخانه همکاری دیگر تجارت فولاد.

2. چگونه می توانم یک نقل قول از شما دریافت کنم؟

شما می توانید برای ما پیام بگذارید و ما به موقع به هر پیام پاسخ خواهیم داد.یا ممکن است به صورت آنلاین توسط Trademanager صحبت کنیم.

و همچنین می توانید اطلاعات تماس ما را در صفحه تماس پیدا کنید.

3. آیا می توانم نمونه ها را قبل از سفارش دریافت کنم؟

بله حتما.معمولا نمونه های ما رایگان هستند.ما می توانیم با نمونه ها یا نقشه های فنی شما تولید کنیم.

4. زمان تحویل شما چقدر است؟

زمان تحویل معمولاً حدود 20 روز است (طبق معمول 1 * 20 FT).

اگر موجودی داشته باشد می توانیم 2 روز دیگر ارسال کنیم.

5. شرایط پرداخت شما چیست؟

مدت پرداخت معمول ما 30٪ سپرده و بقیه در مقابل B/L است.L/C نیز قابل قبول است. EXW، FOB، CFR، CIF، DDU.

6. کارخانه شما در مورد کنترل کیفیت چگونه عمل می کند؟

کیفیت در اولویت است.کارخانه ما احراز هویت ISO9001 را به دست آورده است.ما تضمین می کنیم که کالاها از کارخانه ما 100٪ واجد شرایط هستند.

و هر فرآیند، ما عملیات بسیار دقیقی داریم و 2 تکنسین را برای بازرسی ترتیب می دهیم.پس از اتمام محصولات،

ما آخرین آزمایش را برای انتخاب محصولات فاقد صلاحیت انجام خواهیم داد
