جزئیات محصول:
|
|
| محل منبع: | چین |
|---|---|
| نام تجاری: | hongcheng |
| گواهی: | PED、ABS、BV、DNV、GL、LR、SGS、IEI |
| شماره مدل: | 4 تا 24 |
|
پرداخت:
|
|
| مقدار حداقل تعداد سفارش: | 0.5 تن |
| قیمت: | negotiable |
| جزئیات بسته بندی: | کیس یا پالت تخته سه لا |
| زمان تحویل: | 7-15 روز کاری |
| شرایط پرداخت: | L/C، D/P، T/T |
| قابلیت ارائه: | 100000 تن در سال |
|
اطلاعات تکمیلی |
|||
| محل مبدا:: | چین | گواهینامه:: | ISO، API، CE |
|---|---|---|---|
| ارتباط:: | لحیم کاری | مواد:: | فولاد ضد زنگ |
| سازنده: | کلاهک انتهایی، آرنج، سه راهی، کاهنده، آرنج، انتهای خرد را تایپ کنید | تنوع: | Sch5، Sch10، Sch20، Sch30، Standard، Sch40، Sch60، Xs، Sch8 |
| درمان سطحی: | نورد / سندبلاست | قابلیت ارائه :: | 10000 کامپیوتر در ماه |
| برجسته کردن: | اتصالات لوله فولادی ضد زنگ سندبلاست,اتصالات لوله فولادی ضد زنگ p12,اتصالات لوله فولادی ضد زنگ 3 اینچ |
||
توضیحات محصول

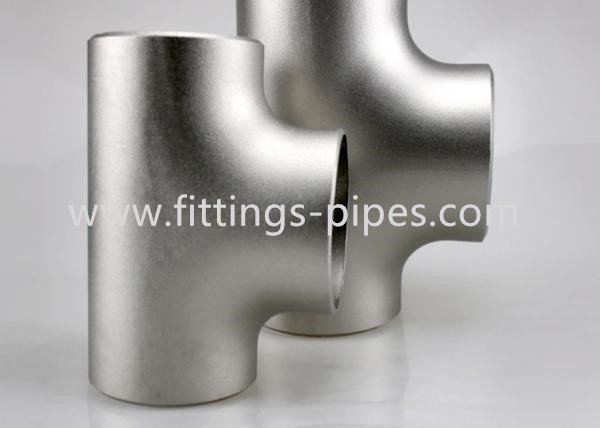

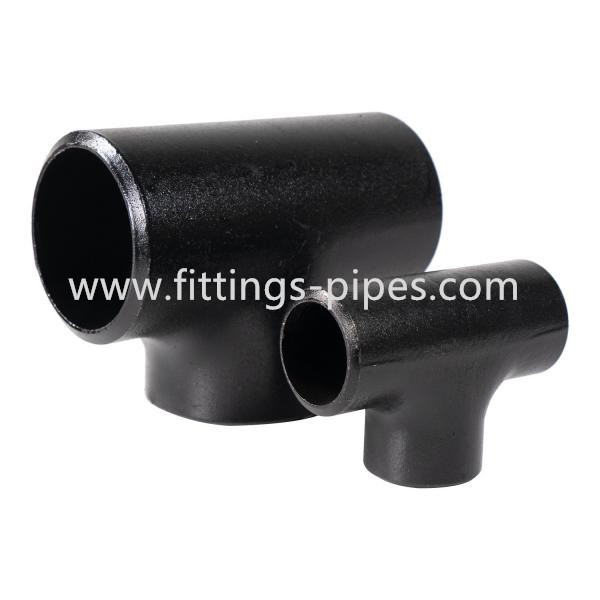

تی شرت ها در 2 شکل هستند - تی شرت های مساوی یا کوچک.در حالی که هر دو شبیه حرف T هستند، تفاوت بین آنها در نحوه اتصال آنهاست.در ایزوپس ASTM A234 WP5 قطر انشعاب اتصال با لوله عمودی یا درون لوله یکسان است.در مورد سه راهی های کاهش یافته یا نابرابر، لوله های انشعاب قطر کمتری نسبت به لوله های عمودی دارند.
استاندارد
|
اسمی اندازه لوله |
خارج از قطر |
داخل قطر |
دیوار ضخامت T |
مرکز تا پایان سی |
مرکز برای پایان دادن به ام |
لوله برنامه |
وزن پوند |
| 2-ژانويه | 0.84 | 0.622 | 0.109 | 1 | 1 | 40 | 0.35 |
| 4 مارس | 1.05 | 0.824 | 0.113 | 1.12 | 1.12 | 40 | 0.5 |
| 1 | 1.32 | 1.049 | 0.133 | 1.5 | 1.5 | 40 | 0.75 |
| 1 1/4 | 1.66 | 1.38 | 0.14 | 1.88 | 1.88 | 40 | 1.3 |
| 1 1/2 | 1.9 | 1.61 | 0.145 | 2.25 | 2.25 | 40 | 1.9 |
| 2 | 2.38 | 2.067 | 0.154 | 2.5 | 2.5 | 40 | 3.2 |
| 2 1/2 | 2.88 | 2.469 | 0.203 | 3 | 3 | 40 | 5.8 |
| 3 | 3.5 | 3.068 | 0.216 | 3.38 | 3.38 | 40 | 7.2 |
| 3 1/2 | 4 | 3.548 | 0.226 | 3.75 | 3.75 | 40 | 9.5 |
| 4 | 4.5 | 4.026 | 0.237 | 4.12 | 4.12 | 40 | 12.7 |
| 5 | 5.56 | 5.047 | 0.258 | 4.88 | 4.88 | 40 | 20.8 |
| 6 | 6.62 | 6.065 | 0.28 | 5.62 | 5.62 | 40 | 33.1 |
| 8 | 8.62 | 7.981 | 0.322 | 7 | 7 | 40 | 56.5 |
| 10 | 10.75 | 10.02 | 0.365 | 8.5 | 8.5 | 40 | 90.9 |
| 12 | 12.75 | 12 | 0.375 | 10 | 10 | * | 136 |
| 14 | 14 | 13.25 | 0.375 | 11 | 11 | 30 | 162 |
| 16 | 16 | 15.25 | 0.375 | 12 | 12 | 30 | 206 |
| 18 | 18 | 17.25 | 0.375 | 13.5 | 13.5 | * | 272 |
| 20 | 20 | 19.25 | 0.375 | 15 | 15 | 20 | 350 |
| 24 | 24 | 23.25 | 0.375 | 17 | 17 | 20 | 508 |
| 30 | 30 | 29.24 | 0.38 | 22 | 22 | * | 835 |
| 36 | 36 | 35.24 | 0.38 | 26.5 | 26.5 | * | 1294 |
| 42 | 42 | 41.24 | 0.38 | 30 | 28 | * | 1,495 |
| 48 | 48 | 47.24 | 0.38 | 35 | 33 | * | 2300 |
ابعاد اتصالات لوله دوبلکس ASME B16.9 S32205
| اندازه لوله اسمی | تمام یراق آلات | تمام یراق آلات | آرنج و سه راهی | خم های برگشتی 180 درجه | خم های برگشتی 180 درجه | خم های برگشتی 180 درجه | کاهنده | CAPS |
| NPS | OD در Bevel (1)، (2) | شناسه در انتهای | بعد از مرکز به انتها A، B، C، M | مرکز به مرکز O | پشت به چهره ک | تراز انتهای U | طول کلی H | طول کلی E |
| (1)، (3)، (4) | ||||||||
| ½ تا 2 ½ | 0.06 | 0.03 | 0.06 | 0.25 | 0.25 | 0.03 | 0.06 | 0.12 |
| -0.03 | ||||||||
| 3 تا 3 ½ | 0.06 | 0.06 | 0.06 | 0.25 | 0.25 | 0.03 | 0.06 | 0.12 |
| 4 | 0.06 | 0.06 | 0.06 | 0.25 | 0.25 | 0.03 | 0.06 | 0.12 |
| 5 تا 8 | 0.09 | 0.06 | 0.06 | 0.25 | 0.25 | 0.03 | 0.06 | 0.25 |
| -0.06 | ||||||||
| 10 تا 18 | 0.16 | 0.12 | 0.09 | 0.38 | 0.25 | 0.06 | 0.09 | 0.25 |
| -0.12 | ||||||||
| 20 تا 24 | 0.25 | 0.19 | 0.09 | 0.38 | 0.25 | 0.06 | 0.09 | 0.25 |
| -0.19 | ||||||||
| 26 تا 30 | 0.25 | 0.19 | 0.12 | … | … | … | 0.19 | 0.38 |
| -0.19 | ||||||||
| 32 تا 48 | 0.25 | 0.19 | 0.19 | … | … | … | 0.19 | 0.38 |
| استانداردها: | ASME / ANSI - B 16.9، ASTM A403 - ASME SA403، ASME B16.9، ASME B16.25، ASME B16.28، MSS SP-43. |
| اندازه : | 1/2 اینچ NB تا 48 اینچ NB IN |
| ضخامت: | برنامه 5S، 10S، 20S، S10، S20، S30، STD، 40S، S40، S60، XS، 80S، S80، S100، S120، S140، S160، XXS و غیره. |
| نوع: | بدون درز / ERW / جوش داده شده / ساخته شده |
| فرم : | سه راهی مساوی، سه راهی نابرابر، سه راهی میله ای، سه راهی جانبی، سه راهی کاهش دهنده. |
سوالات متداول:
1. آیا شما یک کارخانه یا شرکت تجاری هستید؟
ما یک factory.we همچنین کارخانه همکاری انجام کارهای دیگر فولاد.
2. چگونه می توانم یک نقل قول از شما دریافت کنم؟
شما می توانید برای ما پیام بگذارید و ما به موقع به هر پیام پاسخ خواهیم داد.یا ممکن است به صورت آنلاین توسط Trademanager صحبت کنیم.
و همچنین می توانید اطلاعات تماس ما را در صفحه تماس پیدا کنید.
3. آیا می توانم نمونه ها را قبل از سفارش دریافت کنم؟
بله حتما.معمولا نمونه های ما رایگان هستند.ما می توانیم با نمونه ها یا نقشه های فنی شما تولید کنیم.
4. زمان تحویل شما چقدر است؟
زمان تحویل معمولاً حدود 20 روز است (طبق معمول 1 * 20 FT).
اگر موجودی داشته باشد می توانیم 2 روز دیگر ارسال کنیم.
5. شرایط پرداخت شما چیست؟
مدت پرداخت معمول ما 30٪ سپرده و بقیه در مقابل B/L است.L/C نیز قابل قبول است. EXW، FOB، CFR، CIF، DDU.
6. کارخانه شما در مورد کنترل کیفیت چگونه عمل می کند؟
کیفیت در اولویت است.کارخانه ما احراز هویت ISO9001 را به دست آورده است.ما تضمین می کنیم که کالاها از کارخانه ما 100٪ واجد شرایط هستند.
و هر فرآیند، ما عملیات بسیار دقیقی داریم و 2 تکنسین را برای بازرسی ترتیب می دهیم.پس از اتمام محصولات،
ما آخرین آزمایش را برای انتخاب محصولات فاقد صلاحیت انجام خواهیم داد
