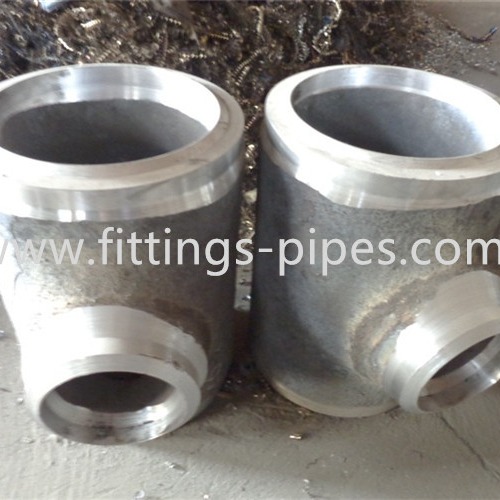

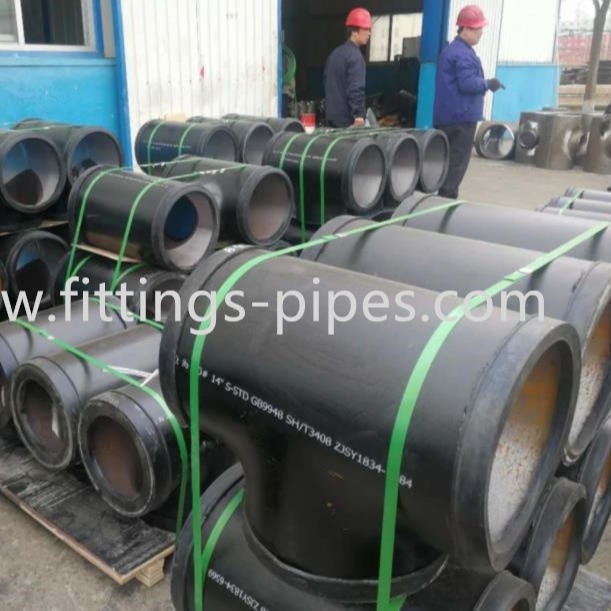

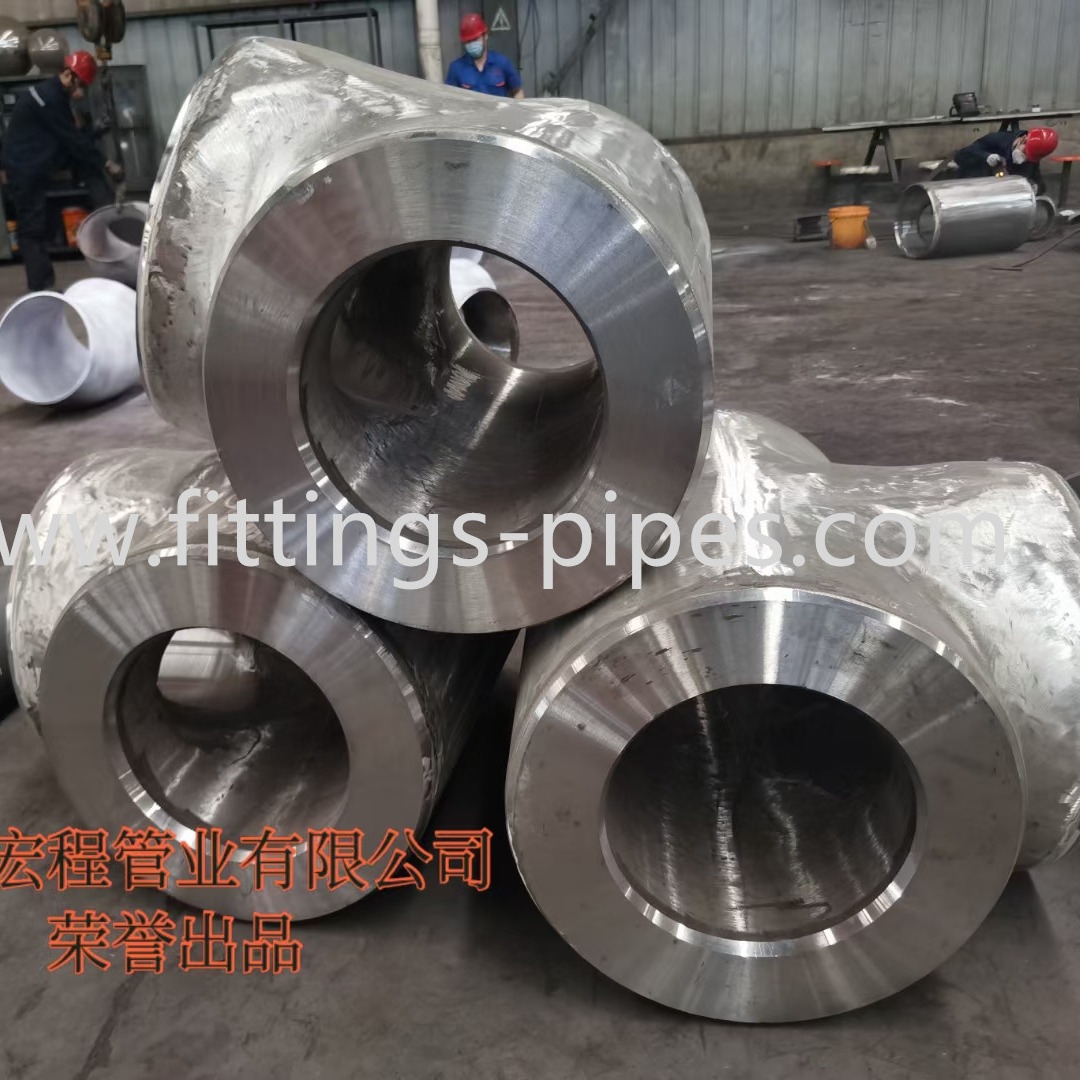

توضیحات محصول:
1. جنس: سه راهی فولاد آلیاژی
2. محدوده اندازه: از 1/2 اینچ تا 72 اینچ
3. فشار: Sch5--Sch160,XXS
4. استانداردهای ANSI، ISO، JIS، DIN، BS، GB، SH، HG، QOST، و غیره.
5. CE و گواهینامه: ISO9001:2000، API، BV، SGS، LOIYD
6. محدوده کاربرد: "نفت، شیمیایی، نیرو، گاز، متالورژی، کشتی سازی، ساخت و ساز، آب و انرژی هسته ای و غیره."
| استاندارد | ASME/ANSI B16.9، B16.11، B16.28، JIS B2311، B2312، B2312، B2316 ASTM A403 MSS SP-43, SP-83, SP-97 |
| مدل | 1. سه راهی (مستقیم و کاهش دهنده) |
| 2.180 درجه بازگشت | |
| 3. آرنج (45/90/180 درجه) | |
| 4. سرپوش | |
| 5. کاهنده (مرکز و خارج از مرکز) | |
| تایپ کنید | درز یا بدون درز |
| درجه آرنج | 45 درجه، 90 درجه، 180 درجه |
| سطح | رنگ مشکی، روغن ضد زنگ، گالوانیزه داغ |
| ضخامت دیوار | SCH5S، SCH10S، SCH10، SCH20، SCH30، SCH40، STD، XS، SCH60 |
| SCH80، SCH100، SCH120، SCH140، SCH160، XXS، 2MM | |
| اندازه | 1/2"-48"(Dn15-Dn1200) |
| ارتباط | جوشکاری |
| شکل | برابر، کاهش دهنده |
| گواهی | ISO9001 API TUV |
| کاربرد | صنعت پتروشیمی و گاز، صنعت برق، صنعت شیرآلات، کار آب، صنعت کشتی سازی، ساخت و ساز و غیره |
مشخصات اندازه نقشه کشی فنی
|
واحد: اینچ اسمی |
بیرون دیا. (OD) |
ضخامت دیوار (T) |
Tees Center به CM به پایان می رسد |
|||
| Sch.5S | Sch.10S | Sch.40S | Sch.80S | |||
| 1/2 | 0.840 | 0.065 | 0.083 | 0.109 | 0.147 | 1.00 |
| 3/4 | 1.050 | 0.065 | 0.083 | 0.113 | 0.154 | 1.13 |
| 1 | 1.315 | 0.065 | 0.109 | 0.133 | 0.179 | 1.50 |
| 1-1/4 | 1.660 | 0.065 | 0.109 | 0.140 | 0.191 | 1.88 |
| 1-1/2 | 1.900 | 0.065 | 0.109 | 0.145 | 0.200 | 2.25 |
| 2 | 2.375 | 0.065 | 0.109 | 0.154 | 0.218 | 2.50 |
| 2-1/2 | 2.875 | 0.083 | 0.120 | 0.203 | 0.276 | 3.00 |
| 3 | 3.500 | 0.083 | 0.120 | 0.216 | 0.300 | 3.38 |
| 4 | 4.500 | 0.083 | 0.120 | 0.237 | 0.337 | 4.13 |
| 5 | 5.563 | 0.109 | 0.134 | 0.258 | 0.375 | 4.88 |
| 6 | 6.625 | 0.109 | 0.134 | 0.280 | 0.432 | 5.63 |
| 8 | 8.625 | 0.109 | 0.148 | 0.322 | 0.500 | 7.00 |
| 10 | 10.750 | 0.134 | 0.165 | 0.375 | 0.500 | 8.50 |
| 12 | 12.750 | 0.156 | 0.180 | 0.375 | 0.500 | ساعت 10.00 |
| 14 | 14000 | 0.156 | 0.250 | 0.375 | 0.500 | ساعت 11.00 |
| 16 | 16000 | 0.165 | 0.250 | 0.375 | 0.500 | ساعت 12.00 |
| 18 | 18000 | 0.165 | 0.250 | 0.375 | 0.500 | 13.50 |
| 20 | 20000 | 0.188 | 0.250 | 0.375 | 0.500 | ساعت 15.00 |
| 24 | 24000 | 0.218 | 0.250 | 0.375 | 0.500 | ساعت 17.00 |
عادت داشتن
نفت، شیمیایی، نیروگاه، گاز، متالورژی، کشتی سازی، ساخت و ساز و غیرهبرای اتصال لوله ها استفاده می شود
