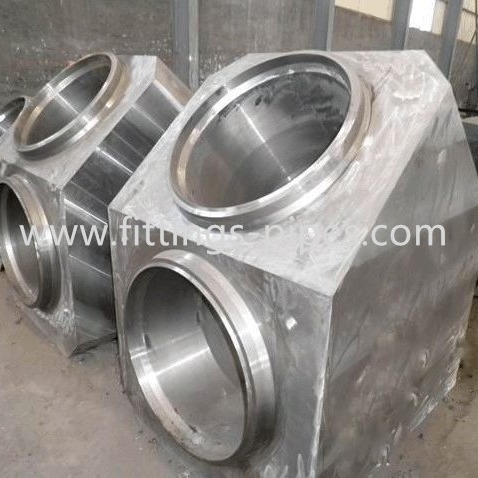

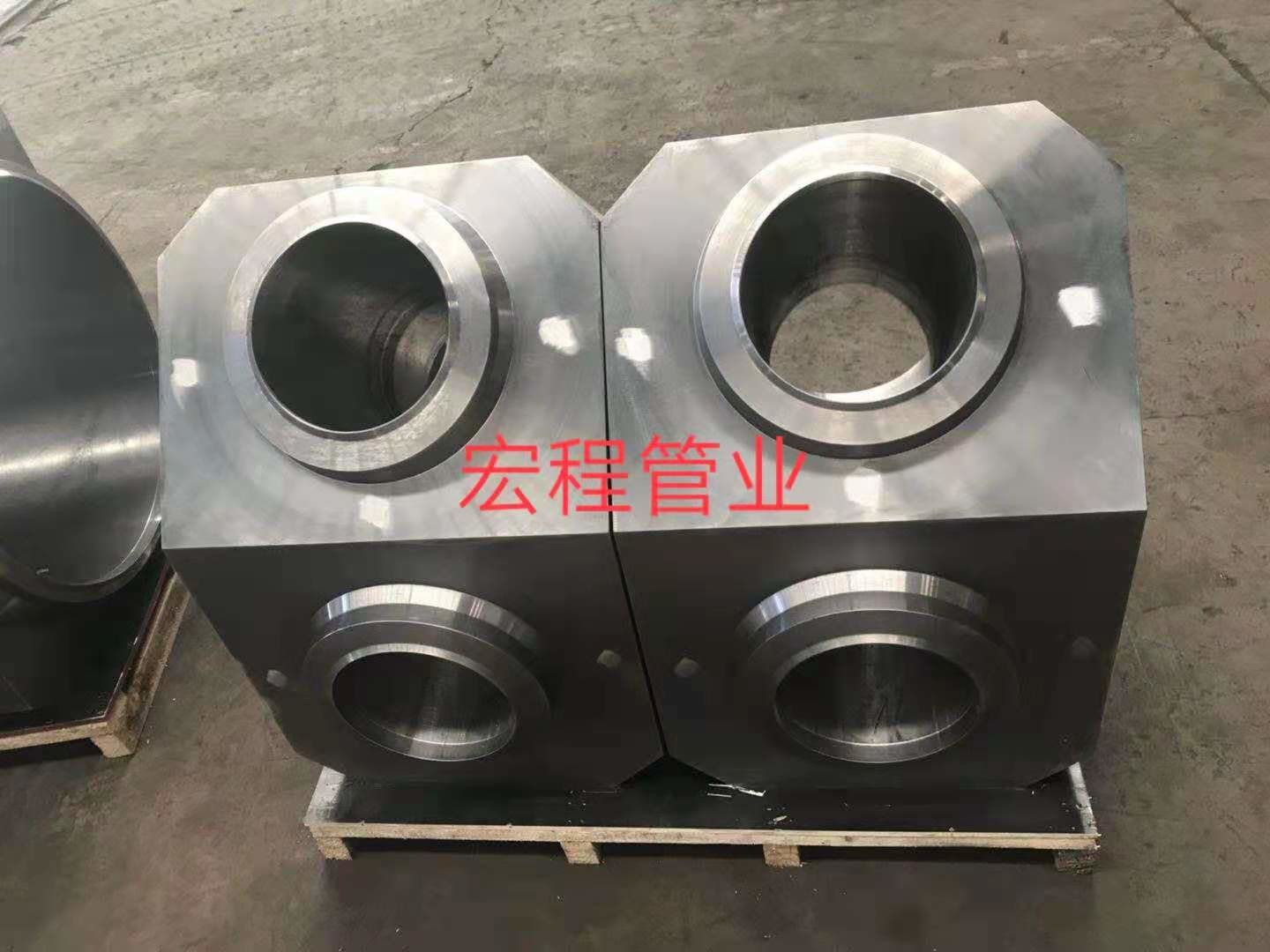

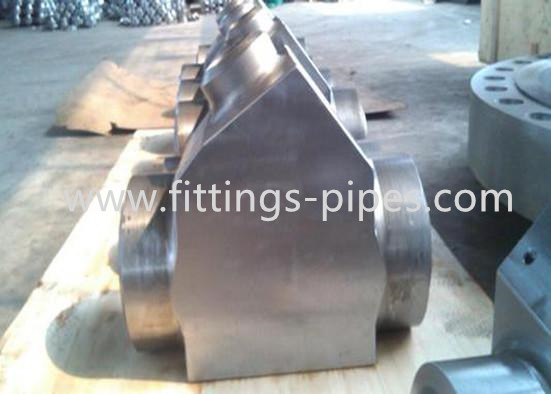

اتصالات لوله فولادی فورج Asme B16.11 , سه راهی جانبی لوله انشعاب Y 45 درجه

توضیحات محصول

اتصالات لوله فولادی فورج Asme B16.11 9000 پوند فورج شده 45 درجه شاخه Y جانبی سه راهی فورج شده فولادی

با استفاده از ماشین آلات آهنگری برای اعمال فشار بر روی بیلت های فلزی، تغییر شکل پلاستیک برای به دست آوردن روش ماشینکاری آهنگری با خواص مکانیکی خاص، شکل و اندازه معین انجام می شود.از طریق کوبش مداوم اتصالات، فشرده سازی و جوشکاری جداسازی اصلی، تخلخل، تخلخل و ورود سرباره در شمش، نزدیکتر شدن، خواص پلاستیکی و مکانیکی فلز را بهبود می بخشد.اتصالات لوله آهنگری عمدتاً شامل فلنج آهنگری، قطرهای فورج شده، فورج سه لینک، و غیره است. q235، مواد اصلی برای آهنگری اتصالات q345، 16 mn، 20#، 35#، 45#، 40Cr، 12Cr1MoV، 30CrMo، 120Gr،Mo، و غیره مربوط به اتصالات آهنگری اتصالات ریخته گری هستند، خواص مکانیکی ریخته گری کمتر از آهنگری از همان مواد است، اتصالات ریخته گری فلز را به مایعی که الزامات خاصی را برآورده می کند ذوب می کند و آن را در قالب می ریزد. به دست آوردن قطعات ریخته گری (قطعات یا قطعات) با شکل، اندازه و خواص از پیش تعیین شده پس از انجماد سرد و تمیز کردن.

سه پیوند نیز به عنوان اتصالات لوله سه راه یا سه راه لوله اتصالات، اتصالات سه راه و غیره شناخته می شود.عمدتاً برای تغییر جهت سیال استفاده می شود که در شاخه لوله اصلی استفاده می شود.می توان آن را با توجه به قطر لوله طبقه بندی کرد.به طور کلی از فولاد کربن، فولاد ریخته گری، فولاد آلیاژی، فولاد ضد زنگ، مس، آلیاژ آلومینیوم، پلاستیک، شیرابه آرگون، پی وی سی و مواد دیگر استفاده می شود.
این سه پیوند عبارتند از اتصالات لوله و اتصالات لوله.همچنین به عنوان اتصالات لوله سه طرفه یا سه طرفه لوله، اتصال سه طرفه فولاد ضد زنگ با قطر برابر، در لوله اصلی به لوله انشعاب استفاده می شود.
سه راه نوعی اتصالات لوله شیمیایی با سه دهانه، یک ورودی، دو خروجی، یا دو ورودی و یک خروجی است که دارای T شکل و Y شکل، دهانه لوله با قطر مساوی و دهانه لوله با قطر متفاوت است که مورد استفاده قرار می گیرد. برای سه استخر لوله یکسان یا متفاوت.وظیفه اصلی سه پیوند تغییر جهت سیال است.
طبقه بندی
بر اساس اندازه لوله
انتهای نازل سه راهی با قطر یکسان هستند.
اندازه لوله یکسان است و اندازه لوله انشعاب کوچکتر از ناظر است.
بر اساس فرآیند
1. انبساط هیدرولیک
انبساط هیدرولیکی سه طرفه فرآیند شکل دهی انبساط لوله انشعاب با جبران محوری مواد فلزی است.این فرآیند به این صورت است که از یک پرس هیدرولیک مخصوص برای تزریق مایع به شمش لوله به اندازه قطر سه پیوند استفاده می شود و شمش لوله به طور همزمان از طریق دو سیلندر جانبی افقی پرس هیدرولیک فشرده می شود.مایع موجود در بیلت لوله با حجم شمش لوله افزایش می یابد.
فرآیند انبساط هیدرولیکی سه راه را می توان در یک زمان تشکیل داد و راندمان تولید بالا است و ضخامت دیواره ناظر و شانه سه راه افزایش می یابد.
به دلیل تناژ زیاد فرآیند انبساط هیدرولیکی سه پیوند بدون درز، عمدتاً در ساخت دیوارهای استاندارد با ضخامت سه پیوند کمتر از DN400 استفاده می شود.مواد تشکیل دهنده مناسب عبارتند از فولاد کم کربن، فولاد کم آلیاژ، فولاد ضد زنگ، از جمله برخی از مواد فلزی غیر آهنی، مانند مس، آلومینیوم، تیتانیوم و غیره.
2. پرس داغ
شکل دهی پرس گرم سه طرفه برای صاف کردن شمش لوله بزرگتر از قطر سه طرفه به اندازه قطر سه طرفه است.شمش لوله گرم می شود و در قالب قالب قرار می گیرد.تحت عمل فشار، شمش لوله به صورت شعاعی فشرده می شود و فلز در جهت لوله انشعاب جریان می یابد و لوله انشعاب را در زیر کشش قالب پانچ تشکیل می دهد.کل فرآیند با فشرده سازی شعاعی بیلت لوله و فرآیند کششی لوله انشعاب شکل می گیرد.برخلاف سه راه برآمده هیدرولیک، فلز لوله سه طرفه پرس گرم با حرکت شعاعی بیلت لوله جبران می شود، بنابراین به آن فرآیند جبران شعاعی نیز می گویند.
به دلیل استفاده از گرمایش برای پرس سه راه، تناژ تجهیزات تشکیل دهنده مواد کاهش می یابد.سه راهی پرس گرم سازگاری گسترده ای با مواد دارد که برای فولاد کم کربن، فولاد آلیاژی و فولاد ضد زنگ، به ویژه برای دیواره لوله با قطر بزرگ و ضخیم مناسب است.
